8/20半导体/手机配件低电压雷击浪涌发生器

雷击浪涌发生器技术参数
1、 雷击浪涌发生器介绍
雷击浪涌发生器SOSIN 8/20专门针对防浪涌保护等半导体器件及通信产品而设计的防浪涌测试产品，产品符合IEC61000-4-5和GB/T17626.5及 GR-1089-CORE等相关标准要求。
2、 产品设计制造依据标准
l GB/T 17626.5-2008《电磁兼容试验和测量技术 浪涌(冲击)抗扰度试验》
lIEC61000-4-5：Testing and measurement techniques-Surge immunity test

3、 产品特点
●7寸彩色触摸屏；
●支持中英文语言，方便不同用户使用；
●内置环境自动检测程序；

1. 产品技术参数
2. 主机技术参数
3. 符合标准 GB/T 17626.5、IEC61000-4-5、GR-1089-CORE
4. 操作方式 7英寸彩色触摸屏
5. 浪涌波形 开路电压波：1.2±30% /50μs ±20%
6. 短路电流波：8±30% /20 μs±20%
7. 开路电压 2～1000V±10%
8. 短路电流 1～500A
9. 浪涌极性 正 / 负，正负交替
10. 输出阻抗 2 Ω
11. 输出模式 通电测试、脱电测试
12. 耦合/去耦网络 内置，8A
13. 次数 1～9999 次
14. 间隔时间 3～9999s
15. 工作电源 AC220V 50/60Hz
16. 环境温度 15 ℃～35 ℃
17. CDN技术参数
18. 耦合浪涌电压 5～±660V
19. 耦合电容 9uF / 18uF
20. 去耦电感 1.5mH
21. 共模电阻 10Ω
22. 容量 DC 1～300V，5A

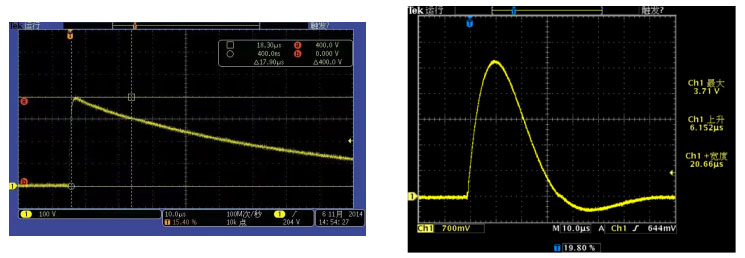

4、 雷击浪涌发生器实测波形
1.开路1.2/50μS电压波形                       2.短路8/20μS电流波形
